DQ型

上一个产品：QB普通型

下一个产品：Q型

产品说明：

产品型号：示例：DQ3200，额定转矩32000N·m

产品说明：

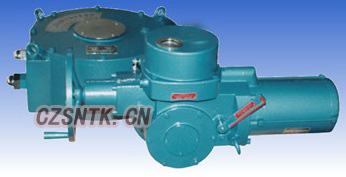

DQ型阀门电动装置由第一级ZB、ZC型多回转阀门电动装置和第二级DJA型叠加减速器两部分组成，是我厂在原来的基础上（原减速器为DJ型）广泛地吸取了国内外阀门控制的先进经验而设计的产品。具有结构紧凑，性能可靠，调整方便等特点。性能指标达到JB/T 8528-1997标准。该系列阀门电动装置用于阀瓣做部分回转运动的阀门，如球阀、蝶阀、风门等。是对阀门实现远控、集控和自控的必不可少的驱动装置，是工业管道系统控制中的重要单元，广泛应用于电站、石油、化工、冶金等行业。

型号	额定转矩 N·m	转速 r/min	回转 90° 时间(S)	手动速比	减速器		第一级电装型号	电机功率kW	参考重量 kg
					型号	减速比
DQ200	2000	0.486	30.8	37	DJ1A	37	ZB20-18/10	0.37	140
DQ400	4000	0.316	47.5	57	DJ2A	57	ZB30-18/20	0.37	150
DQ600	6000						ZB35-18/20	0.55	160
DQ800	8000	0.327	45.8	2035	DJ3A	55	ZC45-18/20	0.75	240
DQ1000	10000						ZC60-18/20	1.1	250
DQ1600	16000	0.31	48.3	2146	DJ4A	58	ZC90-18/20	1.5	340
DQ2000	20000						ZC120-18/20	2.2	350
DQ3200	32000	0.333	45	2214	DJ5A	54	ZC250-18/20	4	750
DQ4000	40000
DQ6300	63000	0.26	57.5	2829	DJ6A	69	ZC250-18/20	4	1300
DQ8000	80000			2139			ZC350-18/20	5.5	1500
DQ12500	125000	0.168	89	8758	DJ7A	80	ZC500-13/22 (ZC180-36/60叠加速比2.67行星减速器)	5.5	2450
DQ16500	165000						ZC660-13/22 (ZC250-36/60叠加速比2.67行星减速器)	7.5	2500
DQ25000	250000	0.143	105	3528	DJ8A	84	ZC1000-12/30	15	2800

说明： 1．如果需要不同于表格中输出转速的规格，请具体商榷特殊订货。 2．如果是防爆型、整体式或整体防爆型，需在型号的后面加上相应的字母，“B”、“Z”或“BZ”，同样，在其配用的第一级电动装置型号后面也加相应的字母。 3．对于DQ8000B和DQ25000B，其第一级电动装置与表格中不同，请具体商榷特殊订货。
详细资料请见说明书。
